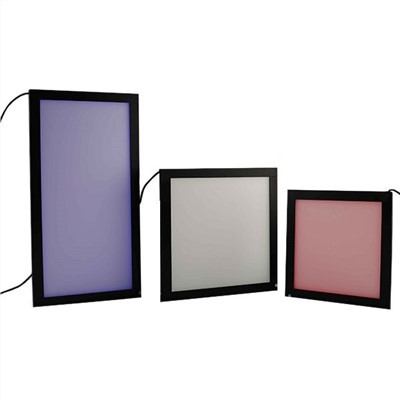

Đèn nền LED trắng cho thiết bị

Hệ thống Đèn nền LED trắng cho Thiết bị thường bao gồm một số thành phần chính, mỗi thành phần được làm từ các vật liệu cụ thể được thiết kế cho chức năng chiếu sáng màn hình LCD (Màn hình tinh thể lỏng). Các vật liệu chính được sử dụng trong Đèn nền LED trắng cho Thiết bị bao gồm.

Điốt phát sáng (đèn LED):Đây là những thành phần cốt lõi tạo ra ánh sáng. Đèn LED được làm từ vật liệu bán dẫn như gallium arsenide (GaAs), gallium phosphide (GaP), indium gallium nitride (InGaN) hoặc nhôm gallium indium phosphide (AlGaInP). Các vật liệu bán dẫn khác nhau phát ra ánh sáng ở các bước sóng khác nhau, tương ứng với các màu sắc khác nhau.

Cơ chất:Các chip LED được gắn trên một đế, thường được làm từ gốm hoặc kim loại, giúp hỗ trợ cấu trúc và giúp tản nhiệt do đèn LED tạo ra.

Lớp phủ phốt pho:Đối với đèn LED trắng, đèn LED màu xanh lam hoặc tia cực tím thường được phủ một lớp vật liệu phốt pho màu vàng, chẳng hạn như ngọc hồng lựu yttrium nhôm (YAG), để chuyển một phần ánh sáng phát ra thành ánh sáng vàng, tạo ra ánh sáng trắng khi kết hợp với ánh sáng xanh ban đầu.

Cốc phản quang:Chúng được làm từ vật liệu phản chiếu như bạc hoặc nhôm và được sử dụng để tập trung và hướng ánh sáng phát ra từ đèn LED hướng ra ngoài về phía màn hình LCD.

Tấm dẫn sáng (LGP):Thường được làm từ acrylic hoặc polyethylene terephthalate (PET), LGP được thiết kế để truyền ánh sáng từ đèn LED về phía các cạnh của màn hình, nơi nó được phản xạ bởi một tấm phản xạ và hướng ngược lại trên màn hình.

Viền và khung:Được làm từ nhựa hoặc kim loại, những bộ phận này giữ toàn bộ bộ đèn nền tại chỗ và cung cấp hàng rào bảo vệ xung quanh mép màn hình.

Đèn nền LED trắng cho thiết bị là nguồn sáng cung cấp cho màn hình LCD. Nó chủ yếu bao gồm nguồn sáng, tấm dẫn sáng, màng quang học, khung nhựa, v.v. Đèn nền LED trắng cho thiết bị phải có đặc tính là độ sáng cao, tuổi thọ cao và ánh sáng đồng đều. Hiện nay, có ba loại Đèn nền LED trắng dành cho thiết bị chính: EL, CCFL và LED. Chúng được chia thành loại chiếu sáng cạnh và chiếu sáng trực tiếp theo vị trí phân bố của nguồn sáng. Khi các mô-đun LCD tiếp tục phát triển theo hướng các thiết bị sáng hơn, nhẹ hơn và mỏng hơn, Đèn nền LED trắng LED chiếu sáng cạnh dành cho Thiết bị dành cho điện thoại di động đã trở thành xu hướng chủ đạo của Đèn nền LED trắng dành cho điện thoại di động để phát triển Thiết bị.
Do các mô-đun loại trực tiếp dày hơn và không phù hợp với xu hướng nhẹ, mỏng và ngắn nên hiện tại chúng chủ yếu là đèn chiếu sáng bên. Chức năng của tấm dẫn hướng ánh sáng là hướng hướng tán xạ của ánh sáng để cải thiện độ sáng của bảng và đảm bảo tính đồng nhất của độ sáng của bảng. , chất lượng của tấm dẫn sáng có ảnh hưởng lớn đếnĐèn nền LED trắng cho tấm Thiết bị, đây là một trong những công nghệ chủ chốt của Đèn nền LED trắng chiếu sáng cho tấm Thiết bị. Tấm dẫn sáng sử dụng phương pháp ép phun để ép acrylic thành một tấm có bề mặt nhẵn, sau đó sử dụng vật liệu có độ phản chiếu cao và không hấp thụ ánh sáng để in các chấm khuếch tán trên bề mặt dưới của tấm dẫn sáng bằng cách in lụa. Nguồn sáng nằm ở phía bên của tấm dẫn sáng.
Ở một bên, ánh sáng phát ra được truyền sang đầu bên kia bằng sự phản xạ. Khi ánh sáng chạm vào điểm khuếch tán, ánh sáng phản xạ sẽ lan ra mọi góc, sau đó phát ra từ phía trước tấm dẫn ánh sáng, sử dụng các điểm khuếch tán có mật độ và kích thước khác nhau. Nó có thể làm cho tấm dẫn sáng tỏa sáng đều. Mục đích của tấm phản quang là phản chiếu ánh sáng chiếu từ mặt dưới vào tấm dẫn sáng để nâng cao hiệu quả sử dụng ánh sáng. Các tấm dẫn hướng ánh sáng có thể được chia thành loại in và không in theo các quy trình khác nhau.
Loại in sử dụng vật liệu có độ phản xạ cao và không hấp thụ ánh sáng trên tấm acrylic, và hình tròn hoặc hình vuông được in ở dưới cùng của tấm dẫn sáng bằng cách in lụa. điểm khuếch tán. Loại không in sử dụng khuôn chính xác để bơm một lượng nhỏ vật liệu dạng hạt có chiết suất khác nhau vào vật liệu acrylic trong quá trình ép phun tấm dẫn hướng ánh sáng để trực tiếp tạo thành các va chạm nhỏ dày đặc, có chức năng giống như các chấm. Hiện nay, hầu hết các nhà sản xuất trong nước vẫn sử dụng tấm dẫn sáng in làm linh kiện dẫn sáng.
Tấm dẫn ánh sáng in có ưu điểm là chi phí phát triển thấp và sản xuất nhanh, trong khi tấm dẫn ánh sáng không in khó khăn hơn về mặt kỹ thuật nhưng có hiệu suất tuyệt vời về độ sáng. Công nghệ phát triển khuôn mẫu là nút cổ chai. Ngoài ra, theo hình dạng, nó có thể được chia thành các tấm phẳng và các tấm hình nêm. Tấm phẳng chủ yếu được sử dụng trong màn hình và bảng hình nêm chủ yếu được sử dụng trong máy tính xách tay. Về mục đích chính của tấm khuếch tán là cải thiện độ sáng ở mặt trước của sản phẩm. Nó có thể làm cho sự phân bố ánh sáng đồng đều hơn để không thể nhìn thấy bóng của điểm phản chiếu từ phía trước. Ngoài ra, do độ định hướng của ánh sáng sau khi phát ra từ tấm khuếch tán rất kém nên phải sử dụng tấm lăng kính (phim quang học) để điều chỉnh hướng của ánh sáng nhằm đạt được hiệu ứng ngưng tụ ánh sáng và cải thiện độ sáng của mặt trước.
