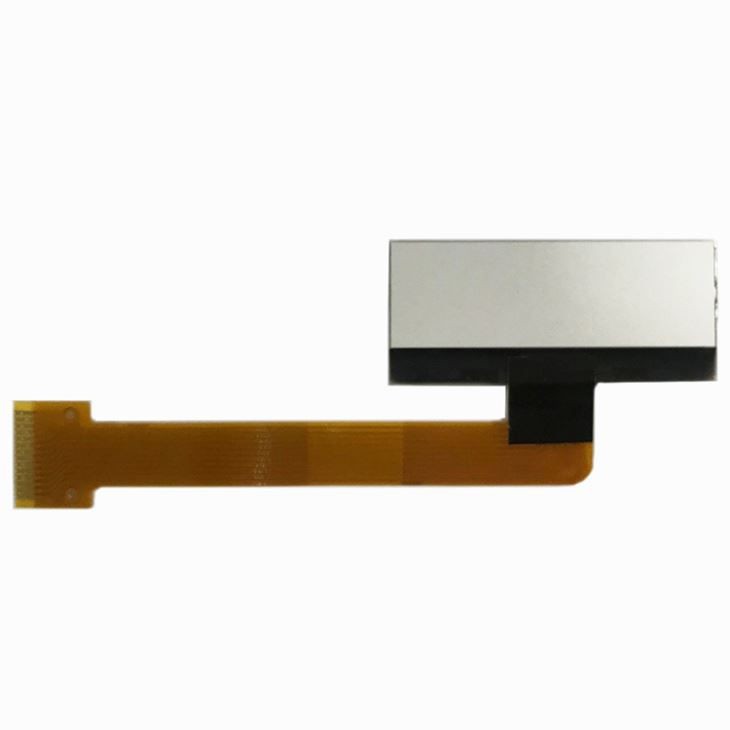

Mô-đun màn hình LCD đồ họa kích thước nhỏ
Đối với tất cả các màn hình LCD của chúng tôi, các kỹ sư thiết kế của chúng tôi đã thu thập nhiều bảng dữ liệu bộ điều khiển LCD trong khi kiểm tra các bộ điều khiển và chipset hiển thị khác nhau. Chúng tôi đã thêm chúng vào đây để giúp bạn dễ dàng làm việc với các bộ điều khiển và chipset khác nhau này.
- Giơi thiệu sản phẩm
Thông tin chi tiết sản phẩm
Đối với tất cả các màn hình LCD của chúng tôi, các kỹ sư thiết kế của chúng tôi đã thu thập nhiều bảng dữ liệu bộ điều khiển LCD trong khi kiểm tra các bộ điều khiển và chipset hiển thị khác nhau. Chúng tôi đã thêm chúng vào đây để giúp bạn dễ dàng làm việc với các bộ điều khiển và chipset khác nhau này. Các bảng dữ liệu LCD này không được tạo hoặc duy trì bởi Crystalfontz; chúng được cung cấp đơn giản là "nguyên trạng" để bạn sử dụng.
Thông số kỹ thuật

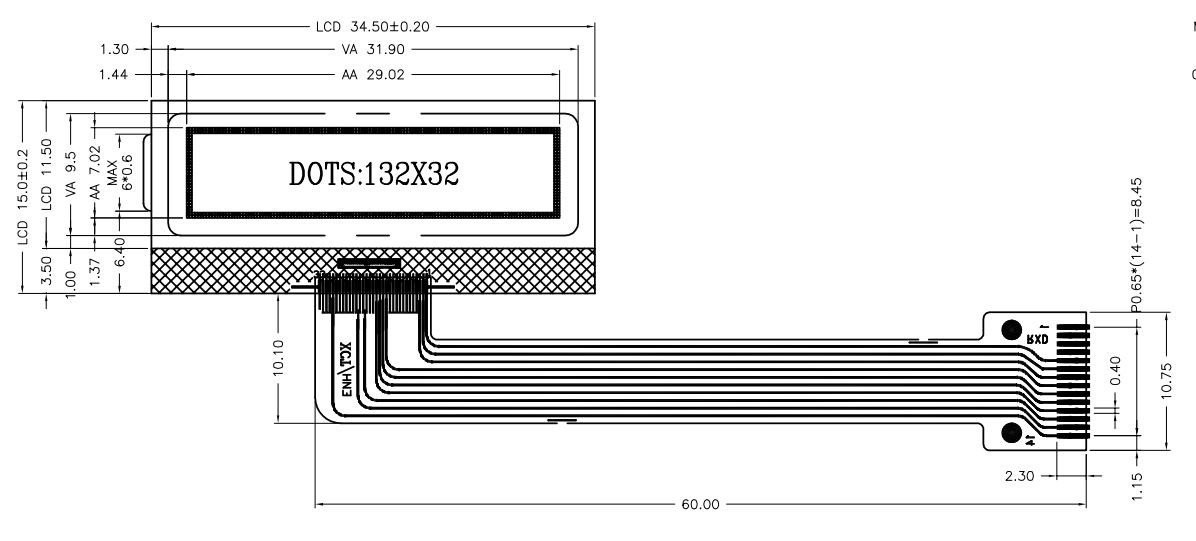

Màn hình LCD đồ họa kích thước nhỏ | |
Kích thước phác thảo | 34,5x15 mm |
Khu vực xem | 31,9x9,5 mm |
Khu vực hoạt động | 29,02x7,02 mm |
Độ phân giải màn hình | 132x32 |
Chế độ hiển thị | FSTN / Phản chiếu / Tích cực |
Góc nhìn | 12:00 |
Phương pháp lái xe | 1/32 nhiệm vụ, 1/6 thiên vị |
VOP | 6.2V |
VDD | 3.0V |
ĐỨNG ĐẦU | -10 - cộng thêm 60 |
TST | -20- cộng thêm 70 |
Kết nối | COG cộng với FPC |
IC điều khiển | ST7567 (hoặc IC tương thích khác) |
Tuân thủ RoHS | Đúng |
1. Chế độ hiển thị: FSTN / Phản chiếu / Tích cực.
2. Góc nhìn: 12 0 'đồng hồ.
3. Phương pháp Drive: 1/32 Duty 1/6 Bias, Vop =6. 2V (mẫu khách hàng), Vdd =3. 0 V.
4. Đỉnh: -10 độ ~ cộng 60 độ, Tst: -20 độ ~ cộng 70 độ.
5. Đầu nối: COG cộng với FPC.
6. IC ổ đĩa: ST7567 (hoặc IC tương thích khác)
7. Tuân thủ RoHS: Có.
Câu hỏi thường gặp
1. Bạn có thể cung cấp bản vẽ và các thủ tục liên quan?
A: Chúng tôi có thể cung cấp bản vẽ và thủ tục để khách hàng xác nhận.
2. Làm thế nào để bạn quản lý chất lượng sản phẩm?
A: Các sản phẩm được nung, lão hóa, đo điện và các quy trình khác để thử nghiệm.
3. Sản phẩm còn hàng không? Chu kỳ sản xuất bao lâu?
A: Một số sản phẩm có trong kho, Sản xuất hàng loạt nhỏ trong 1 tuần, Sản xuất hàng loạt trong 2 tuần.
